Ensayo de densidad de campo (cono de arena) en Valencia

Soluciones técnicas. Decisiones informadas.

Valencia, con sus 809.267 habitantes censados y una altitud media de 15 m sobre el nivel del mar, presenta un subsuelo condicionado por depósitos aluviales del río Turia y su antigua llanura de inundación. En este contexto, el ensayo de densidad de campo con cono de arena resulta indispensable para verificar el grado de compactación en rellenos controlados, bases de carreteras y trasdós de estructuras. La norma UNE 103-503 marca el procedimiento de laboratorio que seguimos en cada punto de control. Antes de ejecutar el ensayo, conviene complementar con calicatas exploratorias para identificar la estratigrafía del terreno y seleccionar los puntos representativos de medición. El equipo de laboratorio verifica in situ la densidad seca del material compactado.

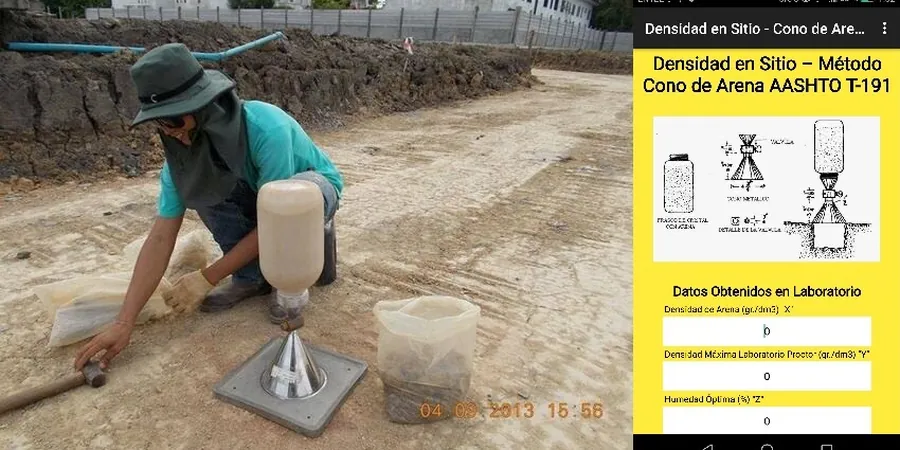

Illustrative image of Densidad cono arena in

El cono de arena sigue siendo el método de referencia en obra para controlar la compactación de rellenos en toda la Comunidad Valenciana.

Nuestras áreas de servicio

Metodología y alcance

Un ejemplo típico en Valencia es la ejecución de un relleno estructural para una plataforma logística en el polígono de Ribaroja, donde se exige un grado de compactación del 98 % del Proctor Modificado. El ensayo de densidad de campo con cono de arena se realiza en capas de 30 cm de espesor, con un mínimo de 5 puntos por cada 200 m². El procedimiento incluye:

Excavación de un agujero cilíndrico de unos 10 cm de diámetro y 15 cm de profundidad.
Extracción y pesaje del suelo húmedo.
Determinación de la humedad mediante secado en estufa a 105 °C.

Para terrenos muy arcillosos o con gravas, combinamos este método con el ensayo CBR vial para evaluar la capacidad de soporte del firme. La precisión del cono de arena depende de la correcta calibración del equipo y de la densidad de la arena normalizada.

Imagen técnica — Valencia

Consideraciones locales

En Valencia, muchas veces detectamos que el control de compactación se limita a la última capa del relleno, ignorando las capas intermedias. Esto genera asientos diferenciales cuando el terreno soporta cargas de pavimento o cimentaciones superficiales. Otro riesgo habitual es la presencia de suelos con alto contenido de finos plásticos, donde la arena normalizada puede no llenar completamente los huecos del agujero, falseando la lectura. Por eso, en zonas como la Vega Baja o la huerta valenciana, es crítico realizar el ensayo de densidad de campo con una humedad controlada y en múltiples cotas. El ensayo Proctor previo define la humedad óptima y la densidad máxima de referencia para cada material.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

Email: contacto@laboratoriomecanicadesuelos.com

Normativa aplicable

UNE 103-503:1994 Determinación de la densidad in situ del suelo mediante el método del cono de arena, UNE 103-500:1994 Ensayo Proctor Normal y Modificado (referencia de compactación), UNE 103-501:1994 Determinación de la humedad de un suelo mediante secado en estufa

Parámetros técnicos

Parámetro	Valor típico
Norma de ensayo	UNE 103-503
Método de determinación	Cono de arena (arena normalizada 0,2-0,6 mm)
Rango de humedad típico	5 % – 25 % (según tipo de suelo)
Precisión del método	± 0,02 g/cm³ en densidad seca
Profundidad de ensayo	15 cm – 30 cm por capa

Preguntas frecuentes

¿Cuántos puntos de densidad de campo son necesarios en una obra de Valencia?

Para una plataforma de 1000 m², se requieren al menos 5 puntos de densidad de campo con cono de arena por cada 200 m² de relleno, distribuidos uniformemente. En zonas críticas como trasdós de muros o cabezas de pilares, se duplica la frecuencia. El laboratorio acreditado emite un informe con los resultados individuales y el promedio.

¿Qué humedad óptima se recomienda para suelos de la Vega de Valencia?

Los suelos limo-arcillosos de la Vega de Valencia presentan una humedad óptima entre el 12 % y el 18 % en el ensayo Proctor Modificado. Si la humedad de obra se desvía más de ±2 % respecto a ese valor, la densidad de campo obtenida con el cono de arena no alcanzará el 95 % del Proctor, obligando a humectar o secar el material antes de compactar.

¿Qué precisión tiene el método del cono de arena en suelos granulares?

En suelos granulares tipo grava-arena de la llanura aluvial del Turia, la precisión del cono de arena es de ±0,02 g/cm³, siempre que se emplee arena normalizada de 0,2 a 0,6 mm y se calibre el equipo antes de cada jornada. Para suelos con más del 30 % de gravas, se recomienda el método del densímetro nuclear como alternativa.

¿Cuánto cuesta el ensayo de densidad de campo (cono de arena) en Valencia?

El rango referencial para cada punto de densidad de campo en Valencia es de 60 € a 80 €, que incluye la realización in situ, determinación de humedad en laboratorio e informe técnico. El coste total depende del número de puntos y del acceso a la obra. Consúltenos para un presupuesto ajustado a su proyecto.
